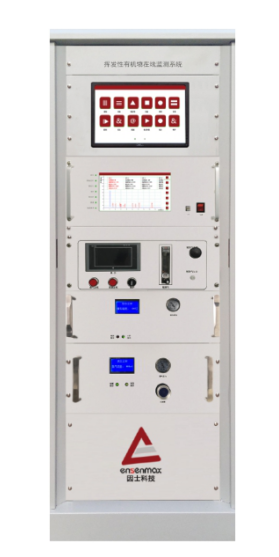

固定污染源废气在线气相色谱监测系统，具有高系统稳定性优势，以在线气相色谱（GC-FID）为核心，管路全程伴热且防爆，安全可靠。测量结果实时准确，维护少，运行成本低。该系统可根据用户需求选配非甲烷总烃、苯系物等不同的测量参数。本系统可广泛用于石油化工、印刷涂装、轮胎制造、汽车烤漆和制药等多种行业。

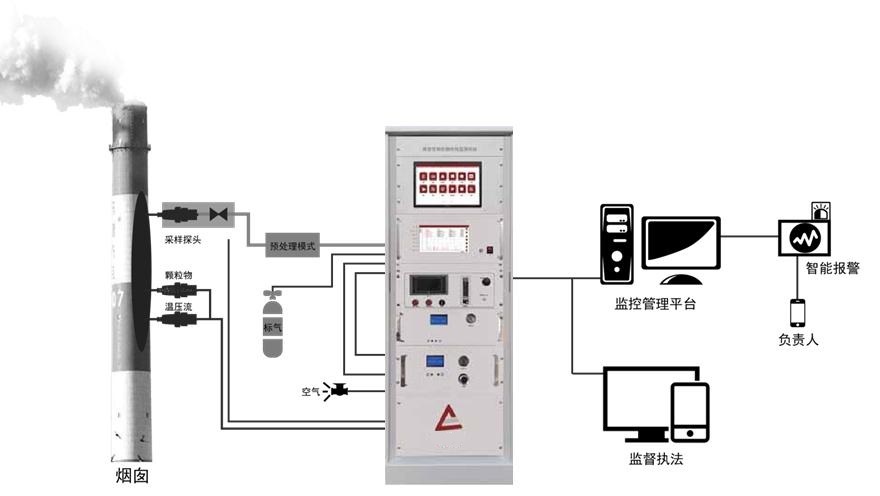

系统原理样气经过多级过滤除尘且全程高温伴热，进入在线气相色谱仪，采用定量环定量，通过阀切换进入色谱柱，将不同的目标污染物分离并依次进入氢火焰离子化检测器（FID）检测，测定其浓度，并通过数采仪，上传至相关部门。产品特征1. 采用高精度电子压力控制单元EPC，控制精度达到0.001psiFPGA的高精度电子压力控制算法
实时温度和压力补偿，适应多种环境条件
2. 采用性能优越的FID检测器，具有自动点火与自我保护功能，实现无人值守，长期稳定运行
自动点火功能，开机、气源供应恢复或意外断电恢复后，自动点火
自动保护功能：气源供应不足时，火焰自动熄灭，且关闭氢气和空气流量
3. 高稳定性温度控制系统，控制精度达到0.01℃
4. 全程180℃高温伴热，避免高浓度高温度烟气中挥发性有机物冷凝和吸附
应用场景1. 固定污染源挥发性有机物排放监测2. 环境厂界挥发性有机物在线监测3. VOC治理设置治理效果监测4. 特征污染物的在线监测5. 进口零部件达40%以上，维护量低，使用寿命长 -
技术参数
参数
项目指标
非甲烷总烃在线监测气相色谱仪
苯系物在线监测气相色谱仪
非甲烷总烃/苯系物在线
监测气相色谱仪
系统参数
仪器尺寸
19 英寸标准机箱，高度 6U，633mm*430mm*266.7mm(L*W*H)
电源规格
220VAC
运行功率
500W
模拟输入 / 输出
USB；继电器和 24V 电源接口；LAN；RS23；VGA
工作环境
温度：5℃~35℃ ； 湿度 20%RH~90%RH
性能指标
检测能力
甲烷、总烃、
非甲烷总烃
苯、甲苯、乙苯、二 甲苯、三甲苯、苯乙 烯、异丙苯
甲烷、总烃、非甲烷总
烃、苯、甲苯、乙苯、二
甲苯、三甲苯、苯乙烯、
异丙苯
量程
0.01~10000ppm
（可选）
0.05~1000ppm
（可选）
甲烷、总烃、非甲烷总烃
0.01~10000ppm
检出限
甲烷 10ppb
总烃 10ppb
甲烷总烃
10ppb
苯 50ppb
甲烷 10ppb
总烃 10ppb
重复性
<1%
零点漂移
漂移＜0.5%FS
量程漂移
漂移＜1.0%FS
分析周期
60s~180s
（可选）
2min~20min
（可选）
2min~20min
（可选）
系统配置
色谱柱
填充柱、空柱
极性毛细柱
填充柱/极性毛细柱
检测器
FID 检测器，1 个
FID 检测器，1 个
FID 检测器，2个
载气种类
高纯氮气或零级空气 （≥99.999%）
高纯氮气或零级空气
样气要求
样气温度：环境温度~180℃；流速不低于 0.5L/min 或压力不低于 0.1Mpa
-
